News
新闻动态
外墙保温系统解释与问题讲解
发布时间：
2023-05-22 16:58
1、界面剂
渗透型、粘结型的VAE乳液1:5加水稀释后，作为界面剂。
界面剂:细砂:水泥=1:0.2:0.2配比搅拌均匀，喷刷在砼剪力墙或岩棉板上，有效地增加墙面与粘合剂之间，岩棉板与粘合剂之间的结合力。
2、串水
有空腔的保温薄抹灰体系，内部一旦进水之后形成串水、渗水、室内潮湿发霉。①落水管卡子、空调冷凝管等破坏保温层进水。②女儿墙压顶、窗台、空调板等凸突外墙的构件平面或根部被破坏。
3、虚粘
保温板（EPS、XPS、岩棉）上面粘有粘结砂浆，但是粘在墙上的很少或没有粘在墙上，有效粘灰面积达不到受力要求。①放线打点时预留的灰路过厚。②保温板上粘结砂浆太少，或打灰过稀！应该打高框，打高点。③打灰过稀，坍落度过大。④主体结构外墙的施工偏差过大，贴双层保温板。
4、满粘
属于无空腔保温体系，采用粘结砂浆或者颗粒浆料，条型法打灰或满铺法打灰，粘灰面积≥85%以上。①受力均匀，抗风压的能力强，面层很少产生裂纹。②采用颗粒浆料贴切，产生柔性渐变，应力逐步释放的效果！③无空腔提高防火等级，提高防水的能力。
5、泛水
突出外墙的构件上平面；飘窗、檐子线条、阳台、窗台、女儿墙压顶，易采用颗粒浆找平并留设高低差4cm以上的泛水坡度。不存水、不漏水。
6、打假钉
①看着已经打锚钉，用手轻轻一拿就掉了。
②锚固钉在墙内不膨胀！
a.钻头粗了，大了一个型号。
b.钉芯细了，与钉壳不配套。
c.钉芯的长度不够
③钉子的入墙深度不够≤5cm
④有钉壳无钉芯
⑤钉芯弯了，形成倒刺，弯钉芯产生应力起包。
7、风负压
a.低于现存的大气压力（取作参考零点）低于大气压的稀薄度形成风负压。
b.风来风走表面形成裂纹，有空腔的保温体系更为严重。
c.当火灾来临时，受风负压影响，有空腔的保温体系着火速度更严重！
d.满粘法施工的保温体系无空腔，抗风压能力强。
8、板缝
薄抹灰系统的板与板之间大部分属于冷拼缝，构造内的水分在受热膨胀下产生应力形成板缝。板的自身强度越大，产生的应力就越大，破坏性越强。
两明治（三明治）保温留设1.5cm缝。存在以下优点：
①排出保温构造内的水分
②释放板与板之间产生的应力
③缝内浆料防火等级属于A1级，对保温系统形成防火分仓，提高防火等级。
9、排板
①竖缝应逐行错缝。
②墙角处板材应交错、互锁，咬槎施工。
③套割尺寸正确。
④板缝超过1.5mm以上的，采用聚氨酯发泡胶填充。
⑤门窗洞口四角割刀把，严禁拼接。
⑥保温起始点及外凸构件根部，套割精确。
10、隔离带
a.防火隔离带采用岩棉时,应进行界面处理。
b.满粘法施工。
c.采用20厚的颗粒浆做防护层，提高隔离带的耐久性。
d.**层网格布上下搭接10公分，采用双层网格布加固，延长隔离带的寿命。
11-1、干挂网
先贴网格布后抹罩面砂浆，网格布揭掉以后，板子上漏着白筋，这种现象叫干挂网。
①在保温板上均匀涂抹一遍抗裂砂浆，压入网格布后，随打随抹到平整状态。
②待**遍砂浆凝固后，再抹第二遍砂浆至成品。
11-2、干挂网
③网格布的上下搭接不低于10cm。
④门窗洞口四角沿45°方向增加一道300mm*200mm网格布。
⑤首层增加一遍网格布，加强对首层保温层的保护。
⑥门窗洞口及所存在的末端部位，阴阳角部位做好翻包网后再进行大面积施工。
12、收口
①门窗口的周边，勒角等起点、终点部位设置翻包网。
②勒角处、阳台处等起点保温压在防水上，压槎不低于10cm。
③落水管、冷凝管穿过腰线、檐子的部位；变形缝、出水口、凸窗板根部，空调洞内管子的根部。

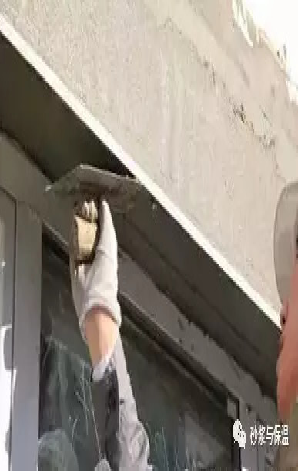

④门窗口、檐子、阳台底部留设鹰嘴滴水条，满粘法施工，要求平直、接茬顺直。
13：脱落
剪力墙未做界面处理，粘结面积严重不足，墙面都没有粘结砂浆，粘结砂浆强度严重不符合规范要求。
相关新闻
页面版权©山东邦元新型建材有限公司 丨SEO
